「施工例」 vol.92 S銀行 本社研修棟(静岡県静岡市)
  散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
---------------------------------------------------------------------------
今回は地元地銀の本社ビル内の屋上緑化内の散水設備工事でした。
ビルの階層は15階になり、屋上緑化の設置は3,4,5,6,7,8階でした。

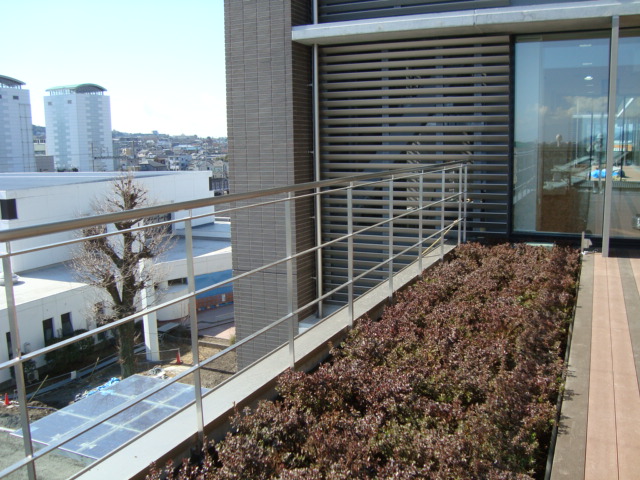

今回の様に屋上緑化と言っても下から上までテラス全てに施工する場合があります。
基本日当たりの良い面(エリア)で造るので、そう言う場所になりがちです。夏は日差しが強く照り返しが激しいのはどの地域でも同じだと考えた方が良いでしょう。

ここで使用した主な散水設備は、
らくちんタイマーDX(100V) 8ヶ
レインセンサー 8ヶ
電磁弁EP-20Aユニット 8セット
ドリップパイプ(ぽとぽとパイプ) 約500m
ポップアップスプリンクラー MP-2000 7ヶ
です。

大きい窓ガラスから景色を見る中に植栽が映えるように考えられています。



施工時期は冬が多いので工事期間はどんより天気が多いです。

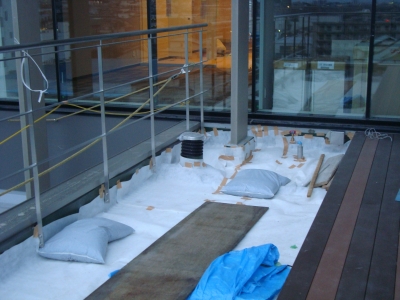

完成が間近になるとガラスやウッドデッキが綺麗に仕上がっているので傷がつかないように養生しなければいけません。

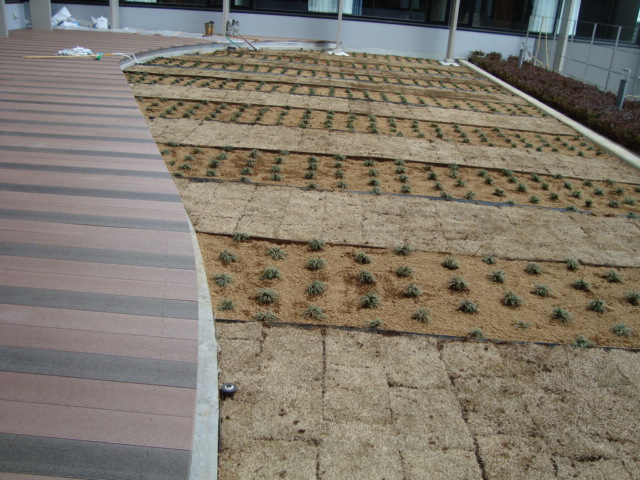

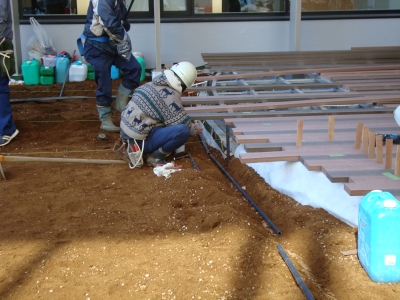

先に植栽の工事をしてもらわないと散水工事が進みません。


庭園ライトの敷設が終わる前に散水工事をする方が仕事がスムーズかも知れません。

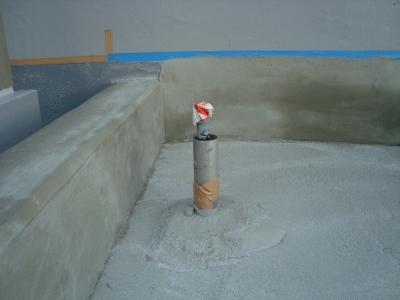

階層ごとに取出し水道管が予定通りの場所に出ていれば良いのですが出ていない場合がありますので打合せは何度もしなければなりません。

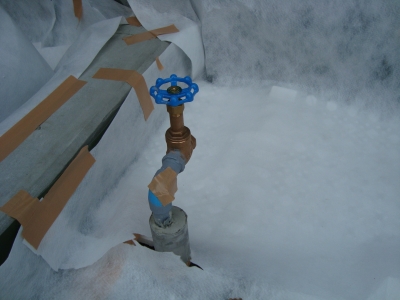

衛生設備工事でスリースバルブ20Aを水道管に接続してもらって引き渡してもらう事が大事です。2次側からの設置工事になります。

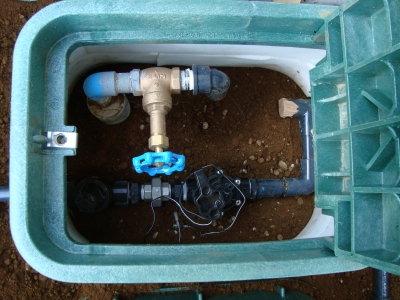

電磁弁ボックスの中で予定通りおさまらなければ別の方法を考えないといけません。


GL以下にバルブをおさめていただくと工事はスムーズですが、建築物の屋上緑化ではいろいろな取出しがありますのできちんと打合せが必要です。

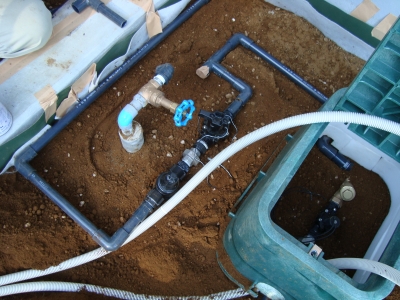

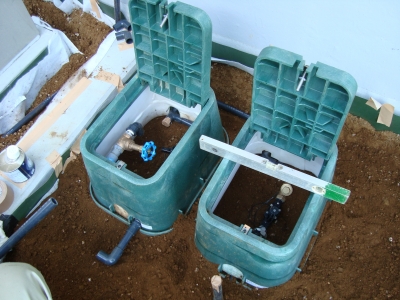

電磁弁ボックスが2個並ぶ場合です。ポップアップスプリンクラーとドリップパイプで分かれます。




ポップアップスプリンクラーの埋設の深さが足らない場合は地面より上へ出てしまいますので出来るだけ小さいポップアップスプリンクラーを使用します。

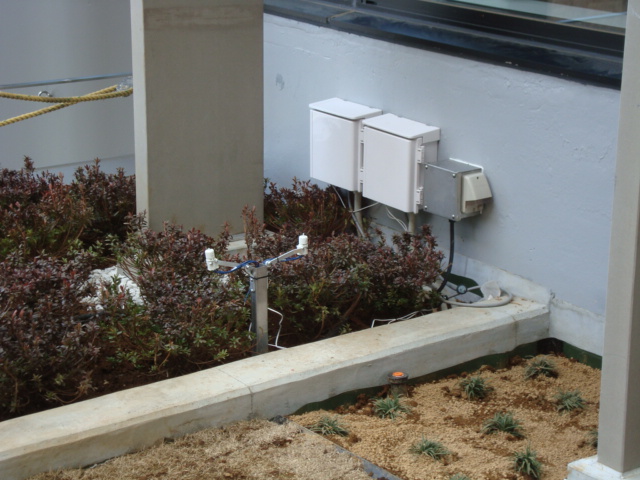

らくちんタイマーDXにレインセンサーを備え付けて雨の日の散水をストップします。

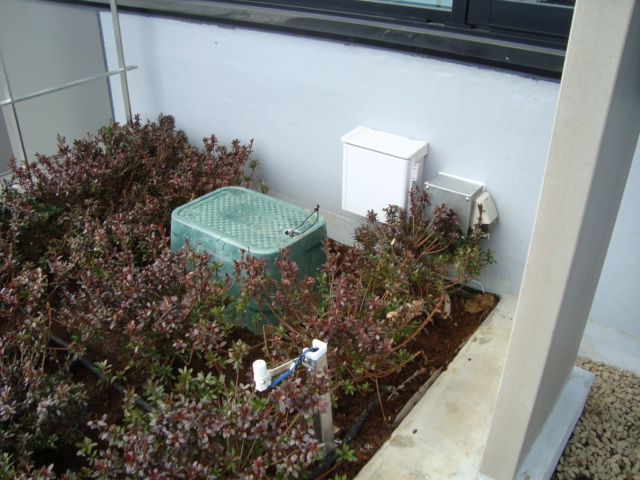

らくちんタイマーDXと電磁弁ボックスは大体3mくらいの範囲にあると後々の管理が楽です。


らくちんタイマーDXを二つ使いポップアップスプリンクラーの管理とドリップパイプの管理を別々に行います。

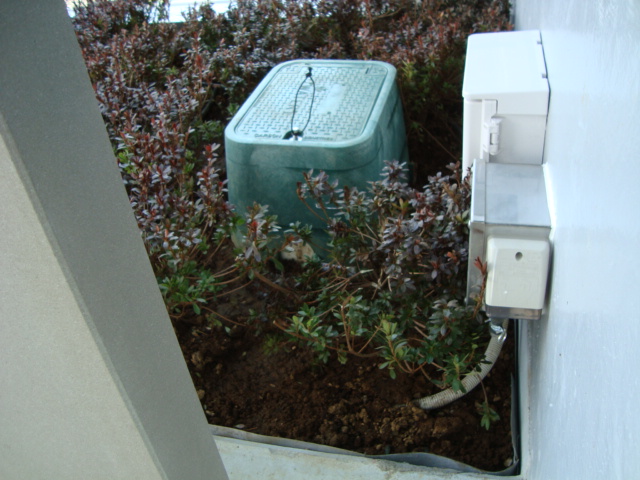

植栽帯の中に電磁弁ボックスがおさまってしまうので無理に地面に埋めなくてもいいのではと思います。(設計や元請けの意向を確認して下さい)

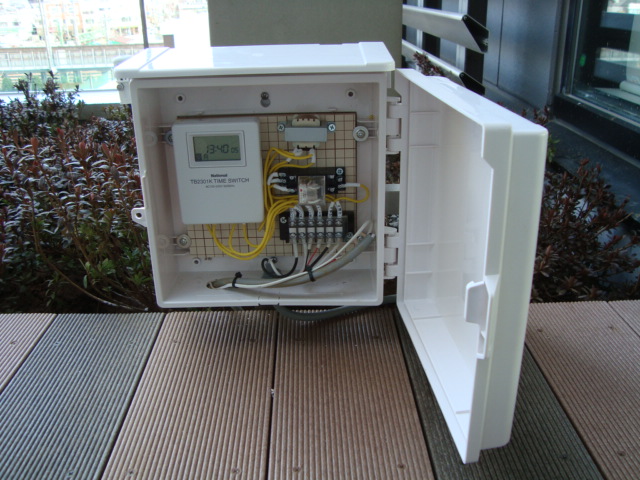

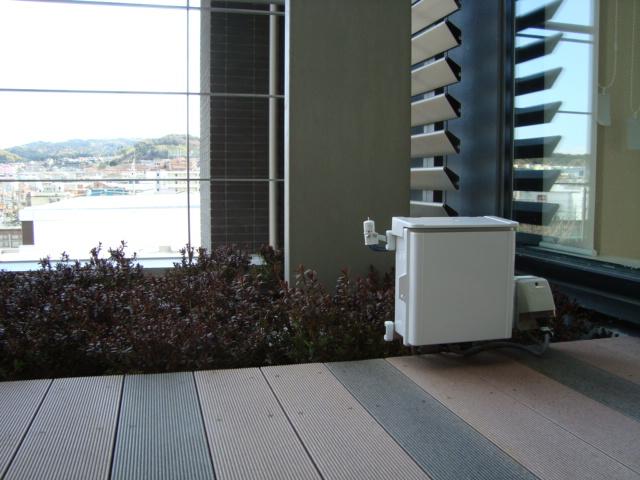

らくちんタイマーDXの内部。端子に接続するだけで設置が誰でも出来るようになっています。


ポップアップスプリンクラー用に配管用の塩ビパイプをつなげていきます。


ポップアップスプリンクラー設置例になります。

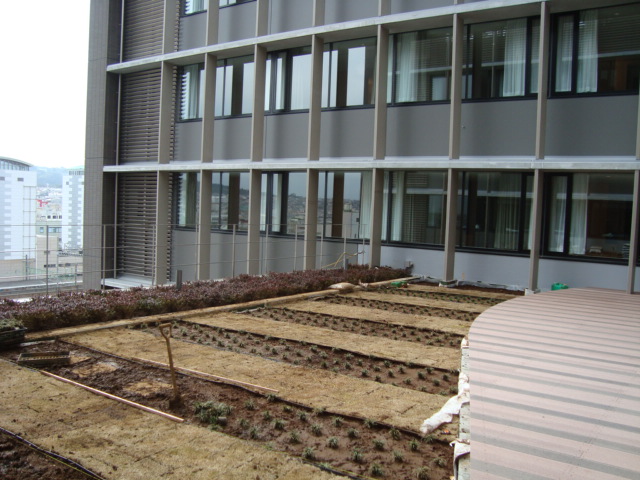

ドリップパイプ設置例になります。

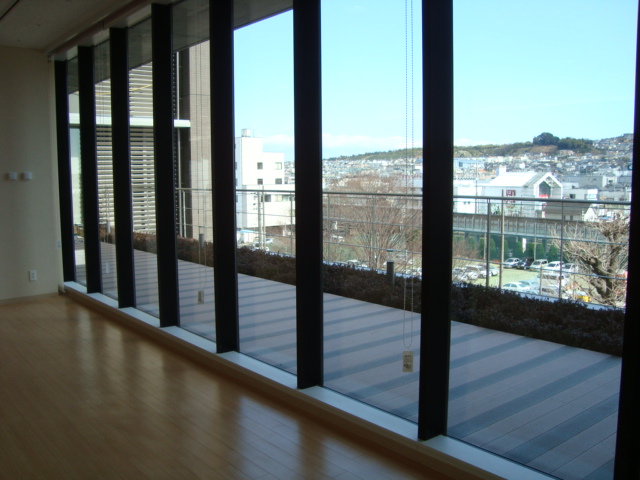

ビル内部からお庭を見る事が出来る設計になっています。

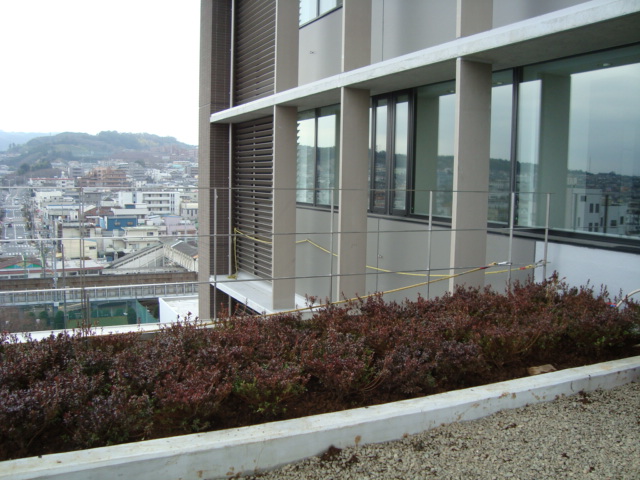

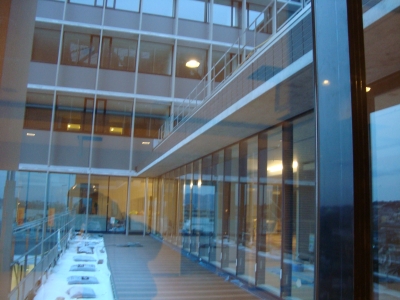

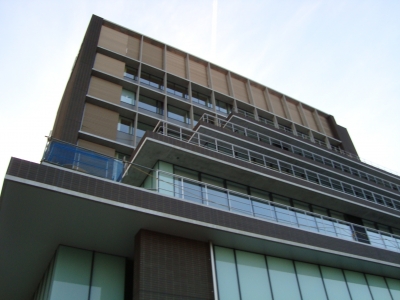

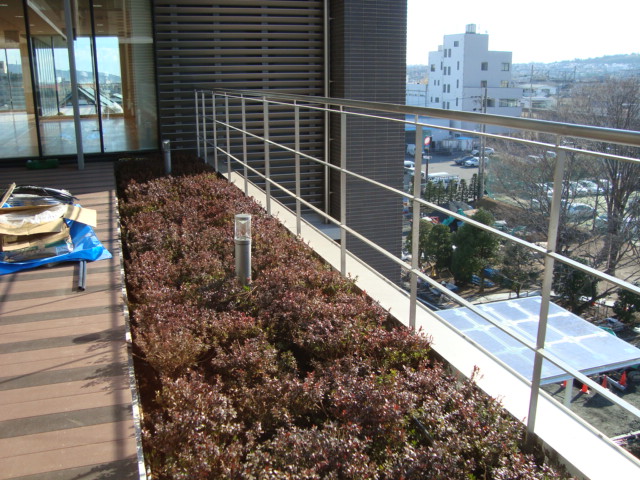

下から見上げるとテラスが見えるようになっています。
