「施工例」 vol.143 T農園 園芸店 鉢物灌水 (静岡県浜松市)
 散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
------------------------------------------------------------
今回は鉢物のパイプハウス内の自動灌水の設置になります。ここは井戸からポンプを付けてフィルターを通して配管という流れになります。ポリパイプを内側に這わせて、そこにマイクロスプリンクラーハンガーSETを繋げていく作業になります。新築のパイプハウスが出来てからの仕事になりますのでその中での仕事になります。
-----------→→----irrigation  equipment--------------------
【使用した散水資材
◆マイクロスプリンクラーハンガー 40本
◆給水ポンプ 50φ 2.2KW  1台
◆ディスクフィルター 50φ  1台

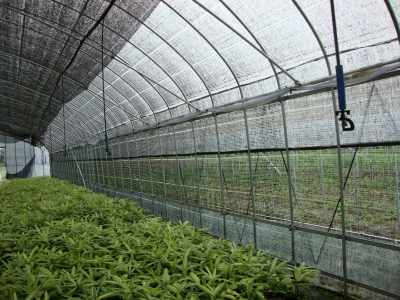

マイクロスプリンクラーハンガーセットの設置状況。

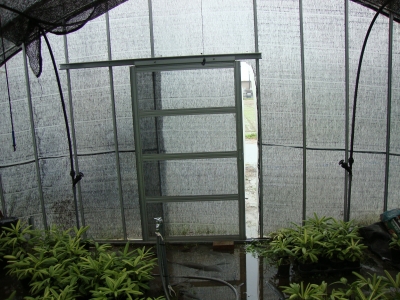

本管は40φの塩ビ管で埋設して立上りは20φの塩ビで立ち上げて途中でポリパイプに変えています。

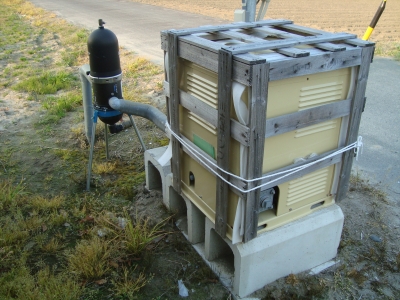

給水用ポンプ 井戸より吸い上げる自給式の圧力タンク付ポンプになります。
ディスクフィルター50φを通して散水ラインの本管へ繋がっています。

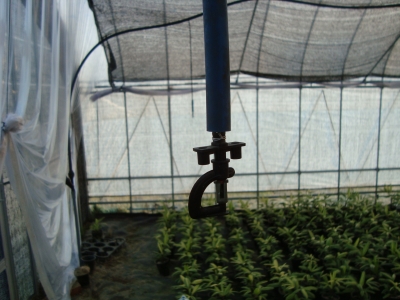

マイクロスプリンクラーハンガーセット

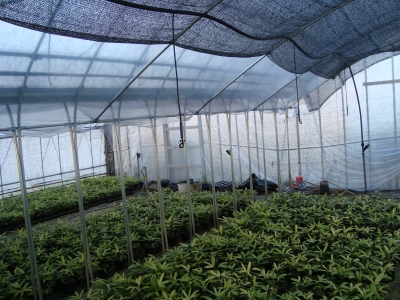

2m間隔で設置してます。ライン幅は3mになります。

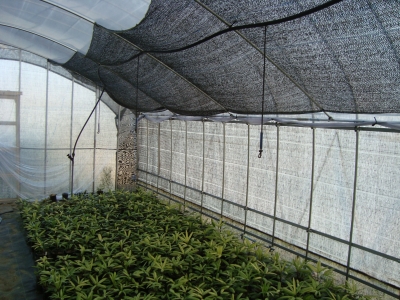

反対側のラインも左右対称になっています。


  平成21年 12月
